AIRVIN thiết kế giải pháp thu gom và xử lý bụi cho dây chuyền tách màu bột đá thạch anh tại Phú Thọ
Trong quá trình sản xuất bột đá thạch anh, bụi phát sinh tại các công đoạn cấp liệu, nghiền, sàng, vận chuyển, phân loại và đóng bao có thể phát tán rộng trong nhà xưởng. Đặc biệt tại khu vực máy tách màu, bụi mịn thường xuất hiện tại nhiều đầu hút cùng lúc, gây bám bụi lên máy móc, đường ống, sàn thao tác và ảnh hưởng đến điều kiện làm việc của người lao động.
Trên cơ sở khảo sát hiện trạng dây chuyền, Công ty Cổ phần Công nghệ Môi trường AIRVIN đã xây dựng phương án hệ thống hút và xử lý bụi máy tách màu bột đá thạch anh cho Công ty CP Phú Hưng Qartz tại Phú Thọ. Giải pháp tập trung thu gom bụi trực tiếp tại nguồn, dẫn bụi về thiết bị lọc túi vải Pulse Jet và kiểm soát toàn bộ hệ thống bằng tủ điện trung tâm.
- Thông tin dự án
1.1. Chủ đầu tư
CÔNG TY CP PHÚ HƯNG QUATZ
- Địa điểm dự án: Lô 4, khu công nghiệp Thuỵ Vân, p. Nông Trang, tỉnh Phú Thọ
- Hạng mục: Hệ thống xử lý bụi bột đá thạch anh cho máy tách màu
- Nguyên liệu sản xuất: Bột đá thạch anh
1.2. Đơn vị thiết kế và cung cấp giải pháp
CÔNG TY CỔ PHẦN CÔNG NGHỆ MÔI TRƯỜNG AIRVIN
1.3. Phạm vi triển khai
- Khảo sát hiện trạng dây chuyền
- Tính toán lưu lượng hút tại các đầu phát sinh bụi
- Thiết kế thiết bị lọc bụi túi vải
- Lựa chọn quạt hút ly tâm
- Thiết kế hệ thống đường ống kết nối
- Thiết kế tủ điện điều khiển
- Cung cấp thiết bị và vật tư
- Vận chuyển, lắp đặt và hướng dẫn vận hành
Theo hồ sơ dự án, hệ thống được xây dựng để thu gom bụi phát sinh từ 02 máy tách màu bột đá thạch anh, đưa bụi qua đường ống về thiết bị lọc túi vải Pulse Jet trước khi khí sạch được quạt hút đưa ra ngoài.
- Hiện trạng và bài toán cần xử lý

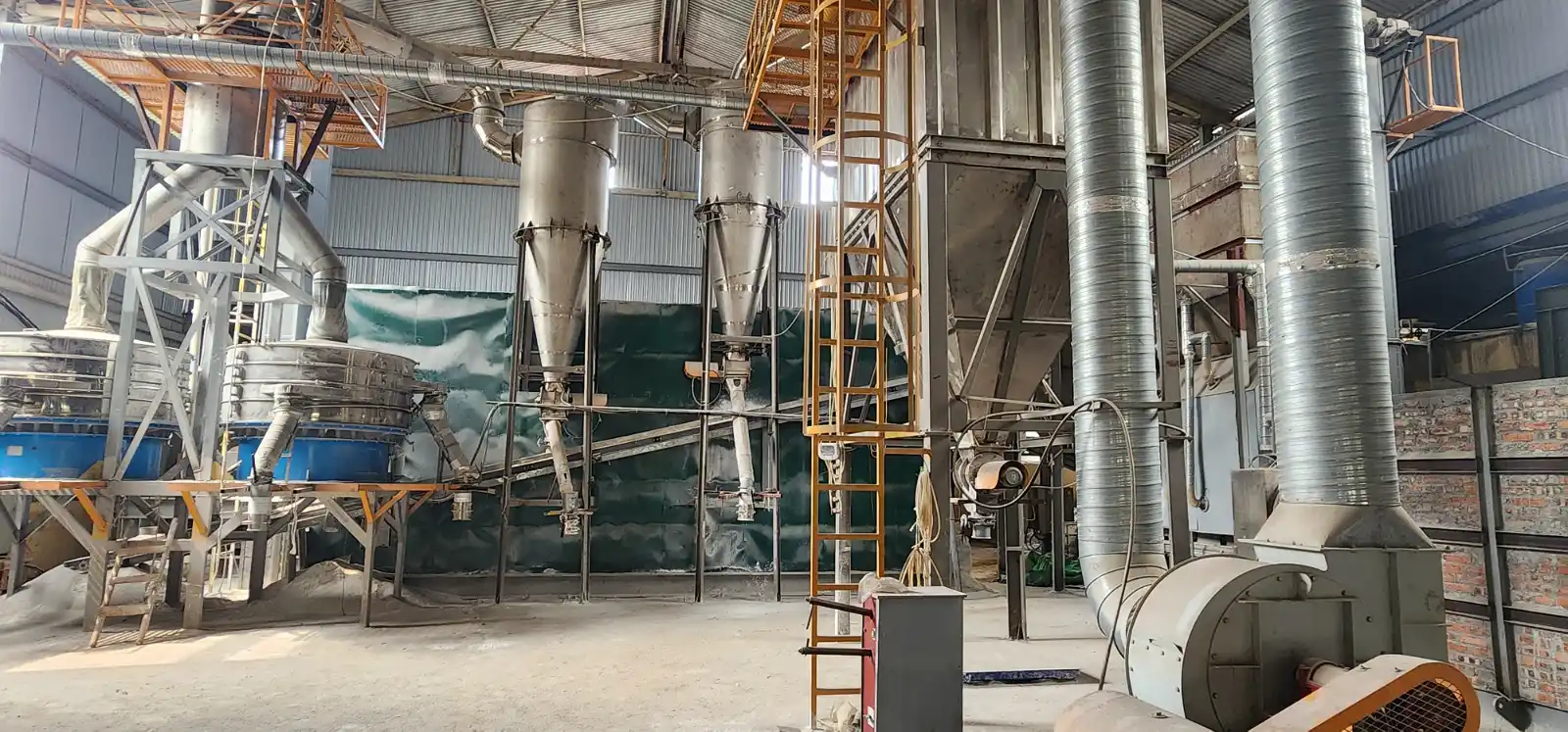

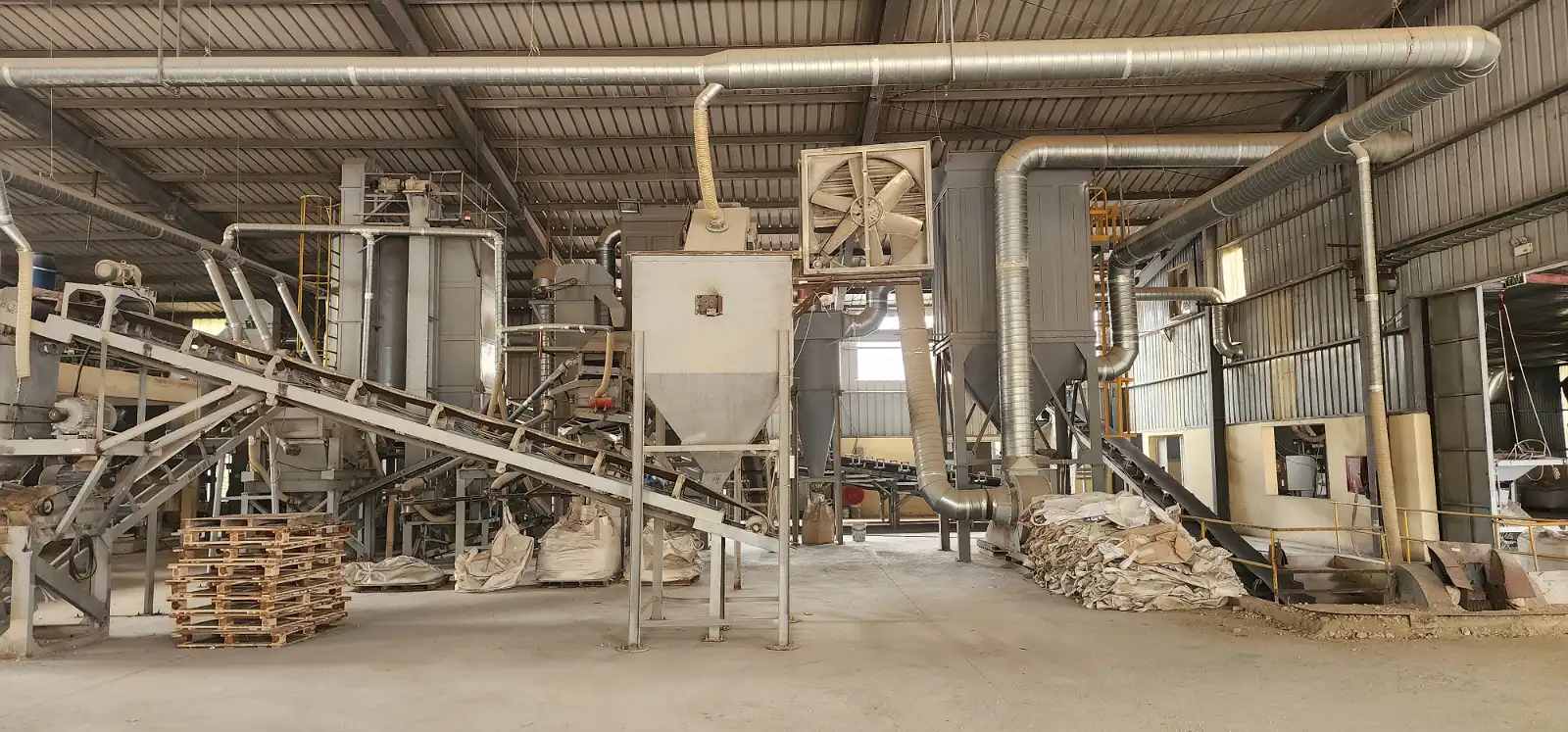

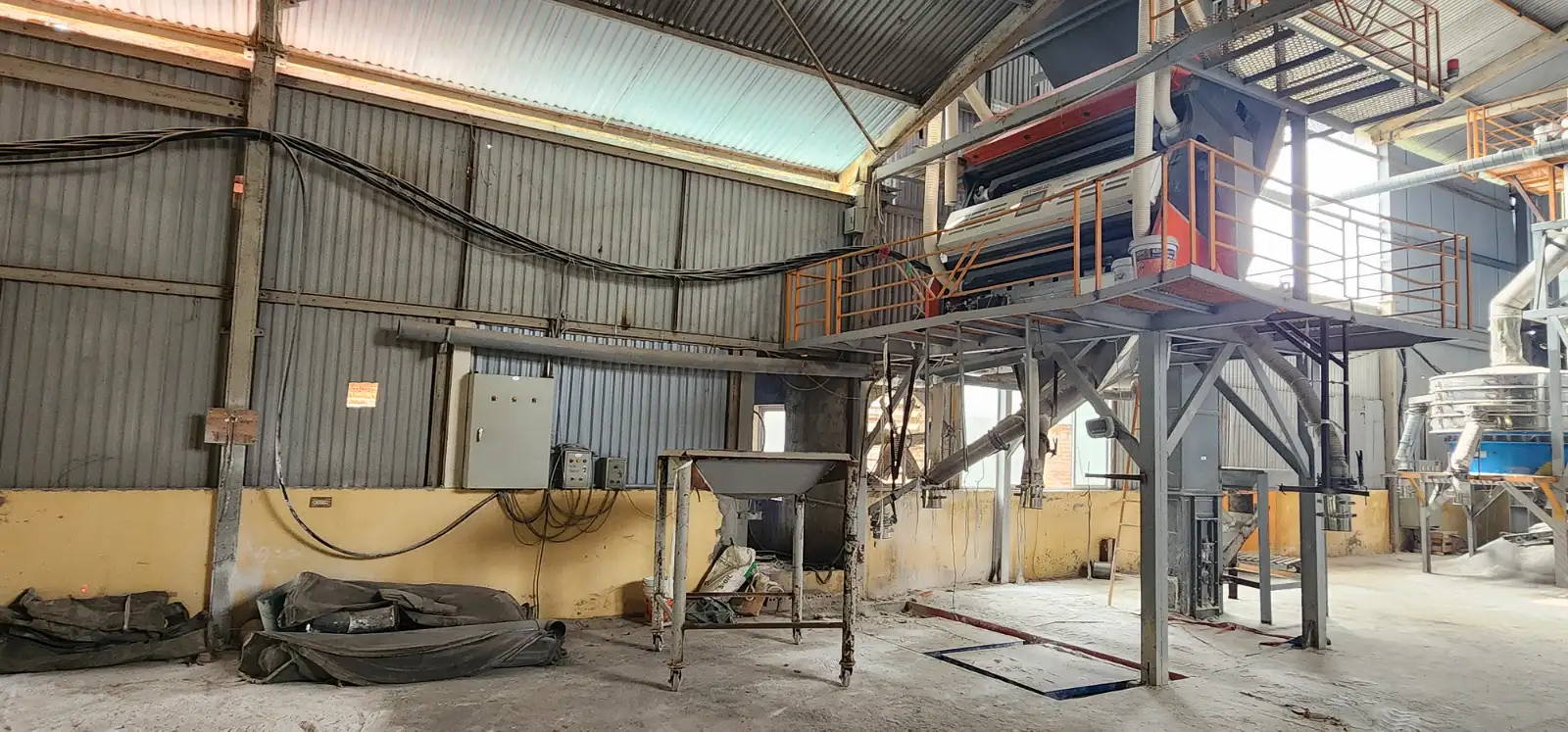

Qua hình ảnh khảo sát thực tế, nhà xưởng có dây chuyền sản xuất quy mô lớn, bố trí nhiều thiết bị như băng tải, máy sàng, cyclone, silo, phễu chứa, quạt hút và hệ thống đường ống chạy trên cao.
Bụi bột thạch anh có thể phát sinh tại nhiều vị trí:
- Điểm cấp liệu vào máy
- Khu vực băng tải chuyển liệu
- Máy sàng và máy tách màu
- Điểm rơi giữa các thiết bị
- Cửa xả sản phẩm
- Silo và khu vực đóng bao
Nếu hệ thống hút không được tính toán đồng bộ, nhà máy có thể gặp các tình trạng:
- Bụi vẫn phát tán dù quạt hút đang hoạt động
- Lưu lượng hút phân bố không đều giữa các đầu hút
- Một số điểm hút mạnh nhưng các vị trí còn lại hút yếu
- Đường ống dễ tích bụi do vận tốc không phù hợp
- Túi lọc nhanh nghẹt khi tải lượng bụi tăng
- Quạt tiêu thụ nhiều điện nhưng hiệu quả thu gom thấp
Tài liệu kỹ thuật của dự án xác định mỗi máy tách màu có 08 đầu hút, tổng cộng 16 đầu hút, đường kính mỗi đầu hút là 120 mm. Vì vậy, hệ thống phải được tính toán theo tổng lưu lượng thực tế thay vì chỉ lựa chọn quạt theo công suất động cơ.
- Giải pháp AIRVIN đề xuất
AIRVIN lựa chọn giải pháp hệ thống hút lọc bụi túi vải Pulse Jet, kết hợp quạt hút ly tâm, hệ thống đường ống phân nhánh và tủ điện điều khiển trung tâm.
Hệ thống gồm các hạng mục chính:
- Các đầu hút kết nối trực tiếp với máy tách màu
- Đường ống gió tròn xoắn mạ kẽm
- Van điều chỉnh lưu lượng tại từng nhánh hút
- Thiết bị lọc bụi túi vải Pulse Jet
- Hệ thống van điện từ giũ bụi
- Búa rung hỗ trợ chống bám bụi
- Van sao xả bụi dạng cánh khế
- Quạt hút ly tâm truyền động gián tiếp
- Tủ điện điều khiển tích hợp biến tần
- Hệ thống bảo vệ pha và dừng khẩn cấp
Phương án này giúp thu gom bụi ngay tại nguồn, duy trì lực hút ổn định và giảm hiện tượng bụi quay trở lại khu vực sản xuất.
- Nguyên lý hoạt động của hệ thống
4.1. Thu gom bụi tại nguồn
Quạt ly tâm tạo áp suất âm trong toàn bộ hệ thống. Bụi phát sinh tại các đầu hút của máy tách màu được hút vào đường ống.
4.2. Vận chuyển bụi qua đường ống
Dòng khí chứa bụi được dẫn qua hệ thống ống gió tròn xoắn mạ kẽm về thiết bị lọc bụi túi vải.
Các nhánh hút được bố trí van điều chỉnh để cân bằng lưu lượng giữa các vị trí.
4.3. Lọc bụi bằng túi vải
Dòng khí đi từ ngoài vào trong túi lọc. Bụi được giữ lại trên bề mặt túi, còn khí sạch đi vào buồng khí sạch và được quạt hút đưa ra ngoài.
4.4. Giũ bụi tự động
Hệ thống sử dụng cơ chế giũ bụi bằng khí nén Pulse Jet. Bộ điều khiển timer kích hoạt tuần tự các van điện từ, tạo xung khí làm bụi bám trên bề mặt túi rơi xuống phễu chứa.
4.5. Xả bụi
Bụi rơi xuống phễu được búa rung hỗ trợ chống bám dính, sau đó được van sao đưa ra ngoài theo chu kỳ.
- Các hạng mục kỹ thuật chính của hệ thống
Hệ thống được thiết kế với lưu lượng 15.000 m³/h, sử dụng thiết bị lọc bụi túi vải Pulse Jet gồm 120 túi lọc Polyester PE500 kích thước D135 × 2.500 mm. Quạt hút ly tâm công suất 18,5 kW, cột áp 2.800–3.000 Pa, được điều khiển bằng biến tần nhằm chủ động điều chỉnh lưu lượng theo nhu cầu vận hành thực tế.
Hệ thống đường ống sử dụng ống gió tròn xoắn mạ kẽm với nhiều cấp đường kính, kết hợp cút, tê, côn thu và van điều chỉnh tại từng nhánh hút để cân bằng lưu lượng giữa các đầu hút. Tủ điện trung tâm tích hợp thiết bị bảo vệ pha, điều khiển quạt hút, van giũ bụi, búa rung và van sao xả bụi theo chu kỳ, giúp toàn bộ hệ thống vận hành ổn định và dễ kiểm soát.
- Giá trị dự án mang lại cho nhà máy
Khi được lắp đặt và vận hành đúng thiết kế, hệ thống hỗ trợ doanh nghiệp:
✅ Thu gom bụi trực tiếp tại các đầu hút của máy tách màu
✅ Giảm bụi phát tán trong khu vực sản xuất
✅ Hạn chế bụi bám lên máy móc, đường ống và sàn nhà xưởng
✅ Duy trì môi trường làm việc sạch hơn cho người lao động
✅ Giảm thời gian vệ sinh và chi phí bảo trì
✅ Tăng tính ổn định cho dây chuyền tách màu bột thạch anh
✅ Điều chỉnh lưu lượng linh hoạt bằng biến tần
✅ Giúp việc kiểm tra, thay thế và bảo trì túi lọc thuận tiện hơn
Hệ thống không chỉ giải quyết một điểm phát sinh bụi riêng lẻ mà được thiết kế đồng bộ từ đầu hút, đường ống, thiết bị lọc, quạt đến bộ phận xả bụi và điều khiển.
- AIRVIN – Đơn vị thiết kế và triển khai hệ thống hút lọc bụi công nghiệp
AIRVIN cung cấp giải pháp trọn gói từ khảo sát, tính toán, thiết kế, chế tạo, cung cấp thiết bị đến lắp đặt và bảo trì hệ thống hút lọc bụi.
Các giải pháp chính gồm:
- Hệ thống hút lọc bụi bột đá thạch anh
- Hệ thống hút bụi máy tách màu
- Hệ thống lọc bụi túi vải Pulse Jet
- Hệ thống hút bụi ngành khoáng sản
- Cải tạo hệ thống hút bụi hiện hữu
- Nâng cấp quạt, túi lọc và hệ thống giũ bụi
- Thiết kế đường ống và cân bằng lưu lượng
Mỗi dự án được AIRVIN tính toán theo đặc tính bụi, số lượng điểm hút, công suất dây chuyền, mặt bằng nhà xưởng và chế độ vận hành thực tế.
