AIRVIN tư vấn giải pháp thu gom bụi gỗ cho dây chuyền sản xuất cửa
1. Giới thiệu về đối tác khách hàng
Công ty Cổ phần Công nghiệp Dolphin Door là doanh nghiệp hoạt động trong lĩnh vực sản xuất cửa gỗ công nghiệp, cửa nội thất và các giải pháp cửa hoàn thiện cho công trình dân dụng và thương mại. Với định hướng phát triển sản phẩm chất lượng cao, Dolphin Door tập trung đầu tư dây chuyền máy móc hiện đại nhằm nâng cao năng suất và tối ưu chất lượng sản phẩm.
Doanh nghiệp chuyên gia công các dòng sản phẩm như:
- Cửa gỗ công nghiệp
- Cửa chống cháy
- Cửa chống ồn
- Cửa nội thất cao cấp
- Giải pháp cửa cho nhà ở, chung cư, khách sạn, văn phòng và công trình thương mại
Trong quá trình sản xuất, các công đoạn như cắt CNC, cưa, dán cạnh, bào và gia công tấm gỗ công nghiệp phát sinh lượng lớn bụi gỗ, mùn cưa và bụi mịn. Nếu không được thu gom hiệu quả, bụi dễ phát tán trong nhà xưởng, ảnh hưởng trực tiếp đến môi trường làm việc, chất lượng sản phẩm và tuổi thọ thiết bị.
AIRVIN được Dolphin Door lựa chọn để khảo sát thực tế, tư vấn và đề xuất giải pháp hệ thống hút bụi trung tâm phù hợp với hiện trạng dây chuyền sản xuất.
2. Giới thiệu dự án
AIRVIN vừa thực hiện khảo sát và lên phương án kỹ thuật cho hệ thống hút bụi gỗ trung tâm tại nhà máy Dolphin Door.
Dự án được đề xuất nhằm xử lý bụi gỗ phát sinh từ các máy gia công chính như máy CNC, máy cưa, máy bào và các cụm máy dán cạnh trong dây chuyền sản xuất cửa gỗ.
Với đặc thù bụi gỗ có khối lượng lớn, phát sinh liên tục và có khả năng phát tán cao, AIRVIN tiến hành khảo sát trực tiếp, phân tích mặt bằng bố trí máy, đánh giá lưu lượng hút tại từng điểm phát sinh và xây dựng giải pháp thu gom phù hợp theo quy mô vận hành thực tế.
3. Thông tin tổng quan dự án
| Tên dự án | Hệ thống hút bụi gỗ trung tâm tại Dolphin Door |
| Khách hàng | Công ty Cổ phần Công nghiệp Dolphin Door |
| Ngành nghề | Sản xuất cửa gỗ công nghiệp |
| Nguồn phát sinh | Máy CNC, máy cưa, máy bào, máy dán cạnh |
| Vấn đề cần xử lý | Bụi gỗ, mùn cưa, bụi mịn |
| Hạng mục AIRVIN thực hiện | Khảo sát / Thiết kế / Thi công / Vận hành bàn giao |
| Công nghệ áp dụng | Hệ thống hút bụi trung tâm + Cyclone + Buồng lọc túi vải |
| Mục tiêu xử lý | Thu gom bụi gỗ tại nguồn, giảm phát tán bụi, tăng hiệu quả sản xuất |
4. Hiện trạng thực tế trước khi triển khai
Qua khảo sát thực tế tại nhà máy, AIRVIN ghi nhận khu vực sản xuất có nhiều máy gia công vận hành song song, gồm máy CNC cắt tấm, máy cưa, máy dán cạnh và các cụm gia công bề mặt.
Theo bản vẽ khảo sát và bố trí thiết bị, hệ thống hiện tại có 8 đầu hút vận hành chính và 2 đầu hút dự phòng, tổng cộng 10 điểm hút cho toàn bộ dây chuyền.
Nguồn bụi phát sinh có đặc điểm:
- Bụi gỗ kích thước hỗn hợp từ thô đến mịn
- Mùn cưa phát sinh liên tục theo ca sản xuất
- Dễ phát tán trong không gian xưởng
- Có khả năng bám máy và bám sản phẩm
- Tăng nguy cơ cháy nổ nếu tích tụ lâu ngày
Tình trạng này gây ra:
- Mất vệ sinh khu vực sản xuất
- Tăng thời gian dọn dẹp
- Bụi bám lên máy CNC và thiết bị điện
- Giảm chất lượng bề mặt sản phẩm
- Ảnh hưởng đến sức khỏe công nhân vận hành
5. Phân tích đặc thù nguồn phát sinh
Đối với ngành sản xuất cửa gỗ công nghiệp, bụi phát sinh chủ yếu từ các công đoạn cắt, xẻ, phay và gia công bề mặt.
Nguồn bụi có đặc tính:
- Tỷ lệ bụi thô và mùn cưa lớn
- Phát sinh liên tục và tập trung tại nhiều điểm
- Lưu lượng bụi biến động theo số lượng máy vận hành
- Có nguy cơ lắng bụi trong đường ống nếu thiết kế vận tốc hút không phù hợp
- Dễ gây bám dính thiết bị và giảm hiệu suất máy móc
Theo tính toán, tổng lưu lượng toàn hệ thống khoảng 30.000 m³/giờ cho vận hành thực tế. Việc tính đúng lưu lượng và bố trí đúng tuyến ống là yếu tố quyết định hiệu quả toàn hệ thống.
6. Giải pháp AIRVIN đề xuất
Sau khi khảo sát và đánh giá thực tế, AIRVIN đề xuất giải pháp:
Hệ thống hút bụi gỗ trung tâm cho dây chuyền gia công cửa
Phương án công nghệ đề xuất:
Điểm hút tại máy → Đường ống thu gom → Cyclone → Quạt hút ly tâm → Buồng lọc túi vải → Xả khí sạch
Đây là giải pháp phù hợp cho đặc thù bụi gỗ có khối lượng lớn, giúp thu gom bụi tại nguồn, giảm phát tán trong xưởng và tăng hiệu quả vận hành thiết bị.
Hệ thống thu gom tại nguồn
Thiết kế thu gom trực tiếp tại các điểm phát sinh bụi như máy CNC, máy cưa, máy bào và máy dán cạnh, giúp hạn chế bụi phát tán ngay từ đầu.
Hệ thống đường ống dẫn bụi
Hệ thống đường ống được bố trí theo mặt bằng nhà xưởng với các tuyến ống từ D150 đến D500, tính toán vận tốc khí khoảng 25 m/s nhằm hạn chế lắng bụi trong đường ống và tối ưu tổn thất áp suất.
Thiết bị xử lý chính
Giải pháp sử dụng tổ hợp:
- Cyclone tách bụi sơ cấp
- Buồng lọc túi vải
Hệ thống được thiết kế theo:
- Quy mô nhà xưởng thực tế
- Số lượng máy vận hành
- Công suất sản xuất
- Đặc thù bụi gỗ
- Nhu cầu mở rộng sau này
Quạt hút công nghiệp
Hệ thống sử dụng quạt hút ly tâm lưu lượng 18.000 – 19.000 m³/giờ, cột áp 3500 – 3800 Pa, công suất 30 kW, vật liệu thép SS400.
Tủ điện điều khiển
Tích hợp biến tần điều khiển quạt, bảo vệ pha, MCCB và hệ thống giám sát vận hành giúp đảm bảo hoạt động ổn định và dễ bảo trì.
7. Hạng mục AIRVIN thực hiện
Trong dự án này, AIRVIN thực hiện:
✔ Khảo sát hiện trạng nhà máy
✔ Đo đạc mặt bằng sản xuất
✔ Phân tích nguồn phát sinh bụi
✔ Tính toán lưu lượng hệ thống
✔ Thiết kế bản vẽ bố trí thiết bị
✔ Tư vấn phương án kỹ thuật
✔ Lập bảng báo giá chi tiết
✔ Thi công và vận hành nghiệm thu
8. Hình ảnh thực tế dự án

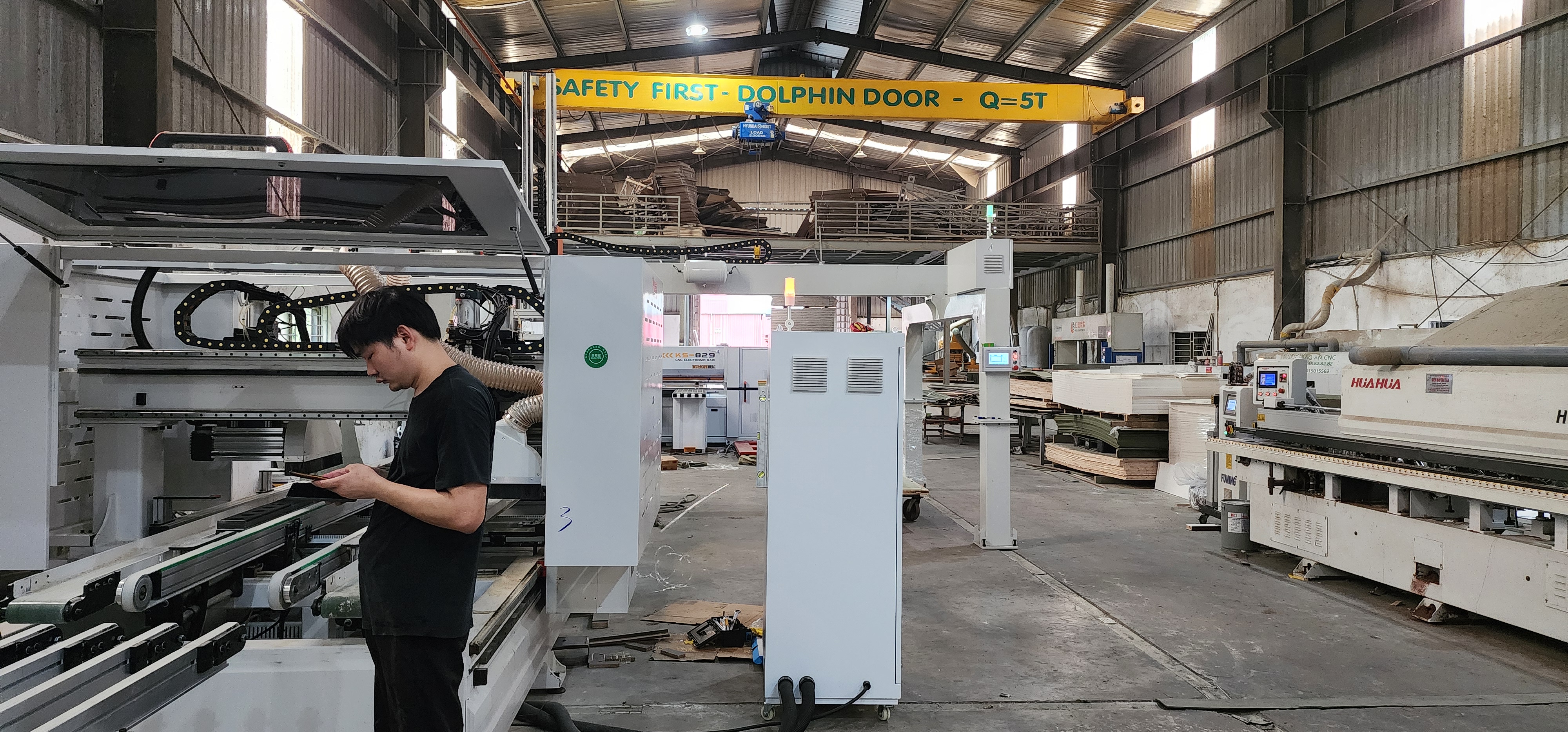

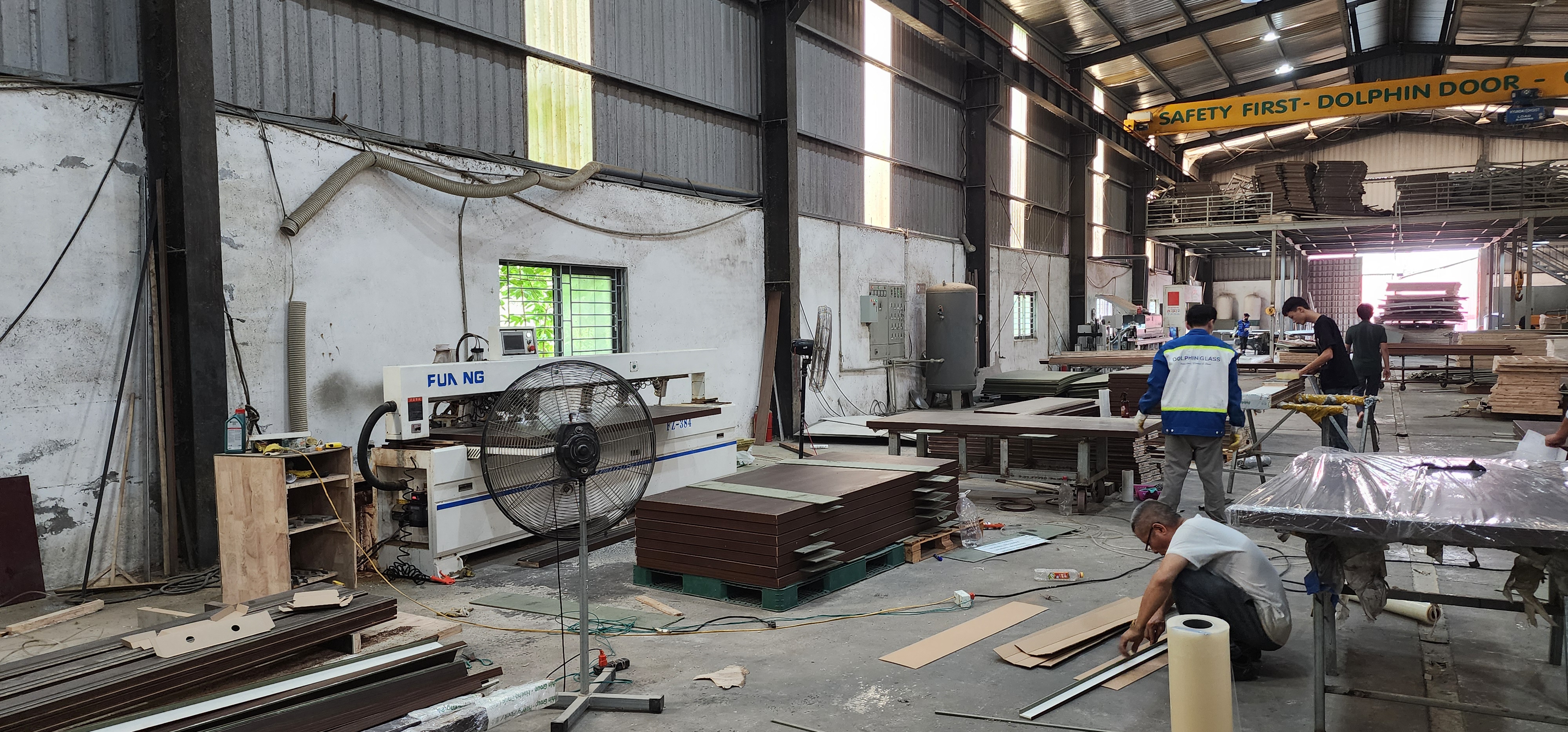

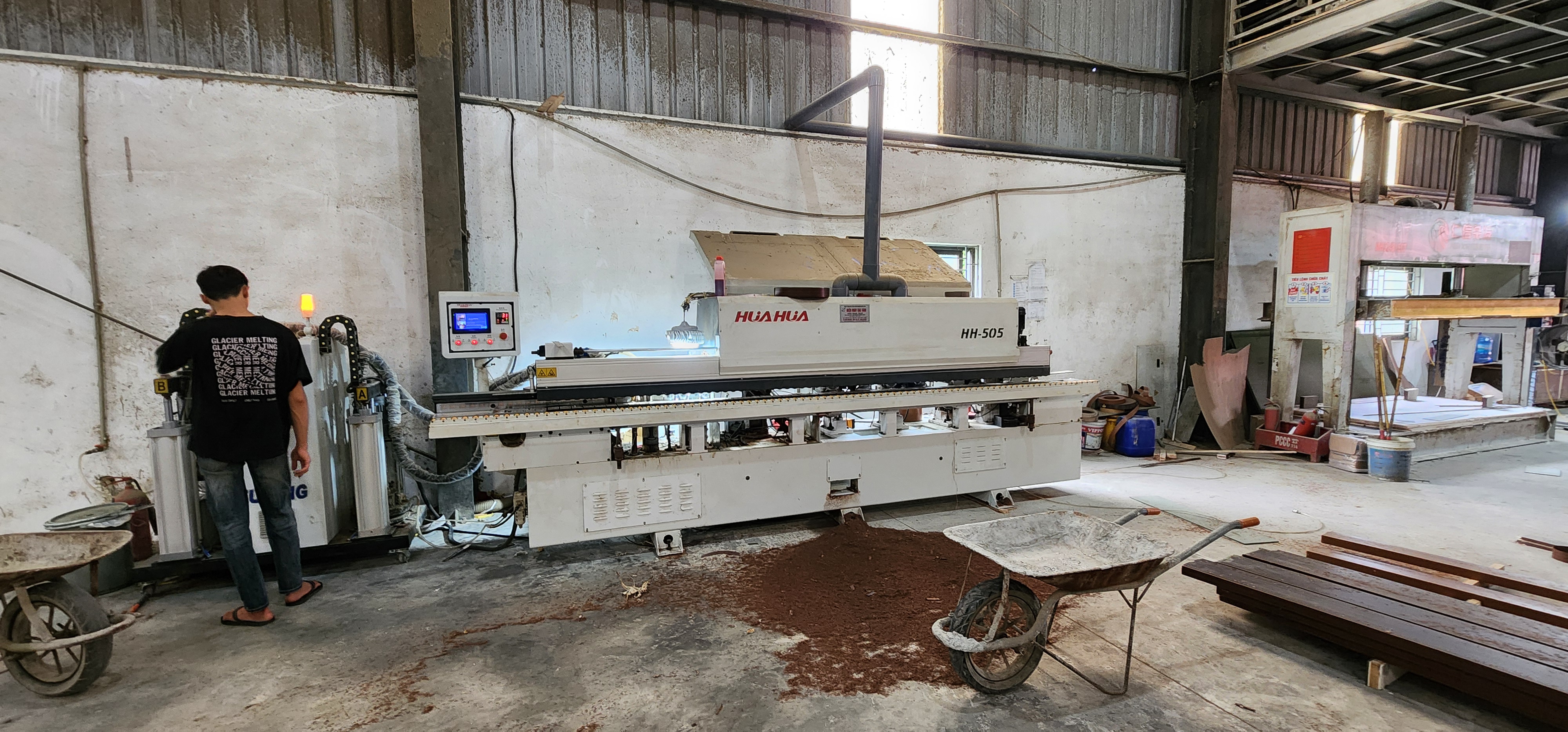

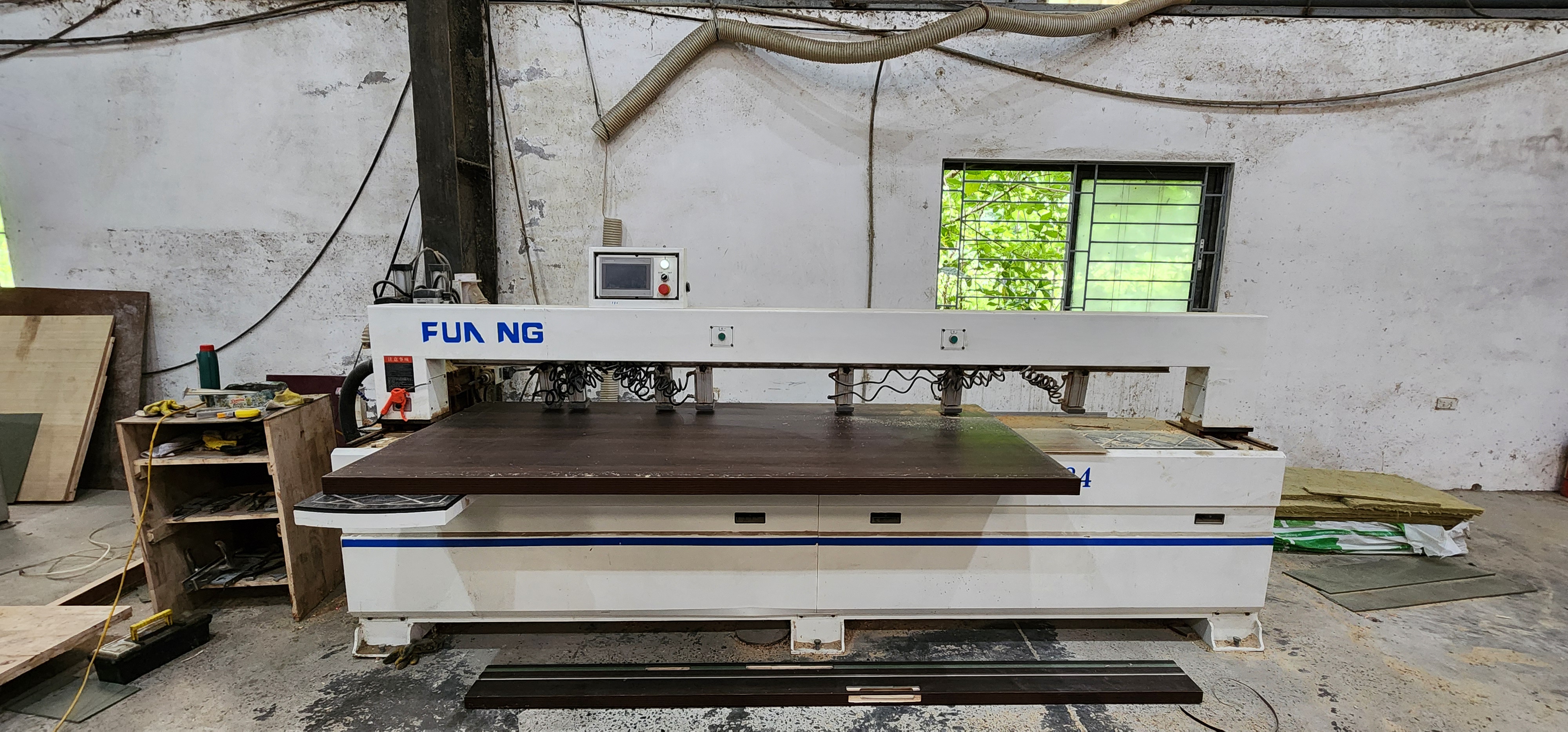

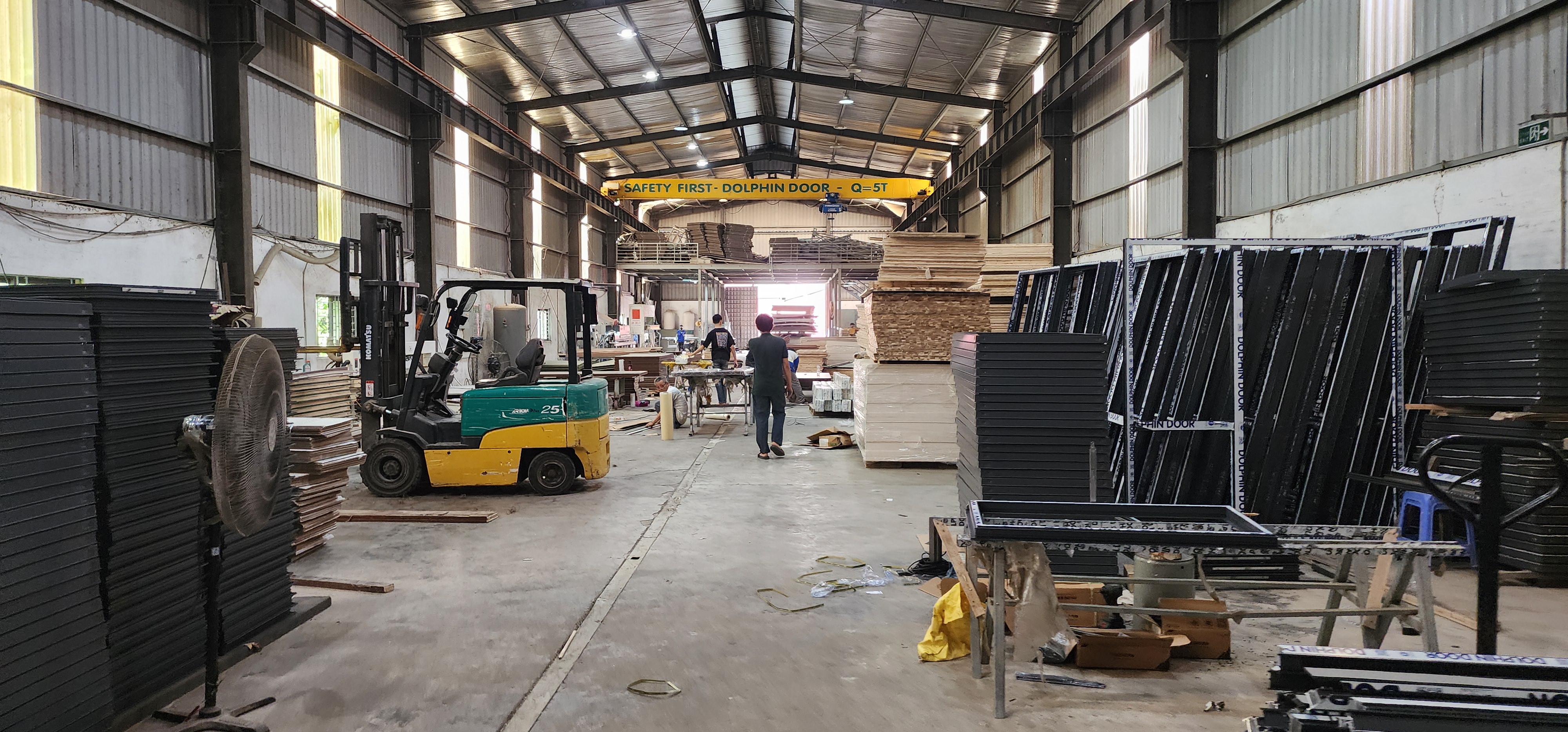

Hình ảnh khảo sát thực tế
9. Hiệu quả sau khi triển khai
Theo phương án AIRVIN đề xuất, hệ thống khi triển khai dự kiến sẽ giúp:
✔ Thu gom bụi gỗ ngay tại nguồn
✔ Giảm bụi phát tán trong khu vực sản xuất
✔ Hạn chế bụi bám lên máy móc và sản phẩm
✔ Giảm thời gian vệ sinh nhà xưởng
✔ Cải thiện môi trường làm việc
✔ Tăng độ ổn định cho dây chuyền sản xuất
✔ Dễ bảo trì và mở rộng khi tăng công suất
10. Vì sao khách hàng lựa chọn AIRVIN?
AIRVIN là đơn vị chuyên:
- Thiết kế hệ thống hút bụi gỗ công nghiệp
- Thi công hệ thống hút lọc bụi nhà xưởng
- Chế tạo thiết bị theo nhu cầu sử dụng
- Tư vấn cải tạo hệ thống hiện hữu
- Cung cấp vật tư và phụ kiện môi trường
Chúng tôi tập trung vào:
✔ Thiết kế đúng theo nguồn phát sinh
✔ Tối ưu theo quy mô nhà xưởng
✔ Tính toán đúng lưu lượng thực tế
✔ Tối ưu chi phí đầu tư và vận hành
✔ Đồng hành kỹ thuật lâu dài
Với dự án Dolphin Door, AIRVIN triển khai theo hướng khảo sát thực tế và đưa ra phương án phù hợp với nhu cầu vận hành và định hướng phát triển sản xuất của khách hàng.
