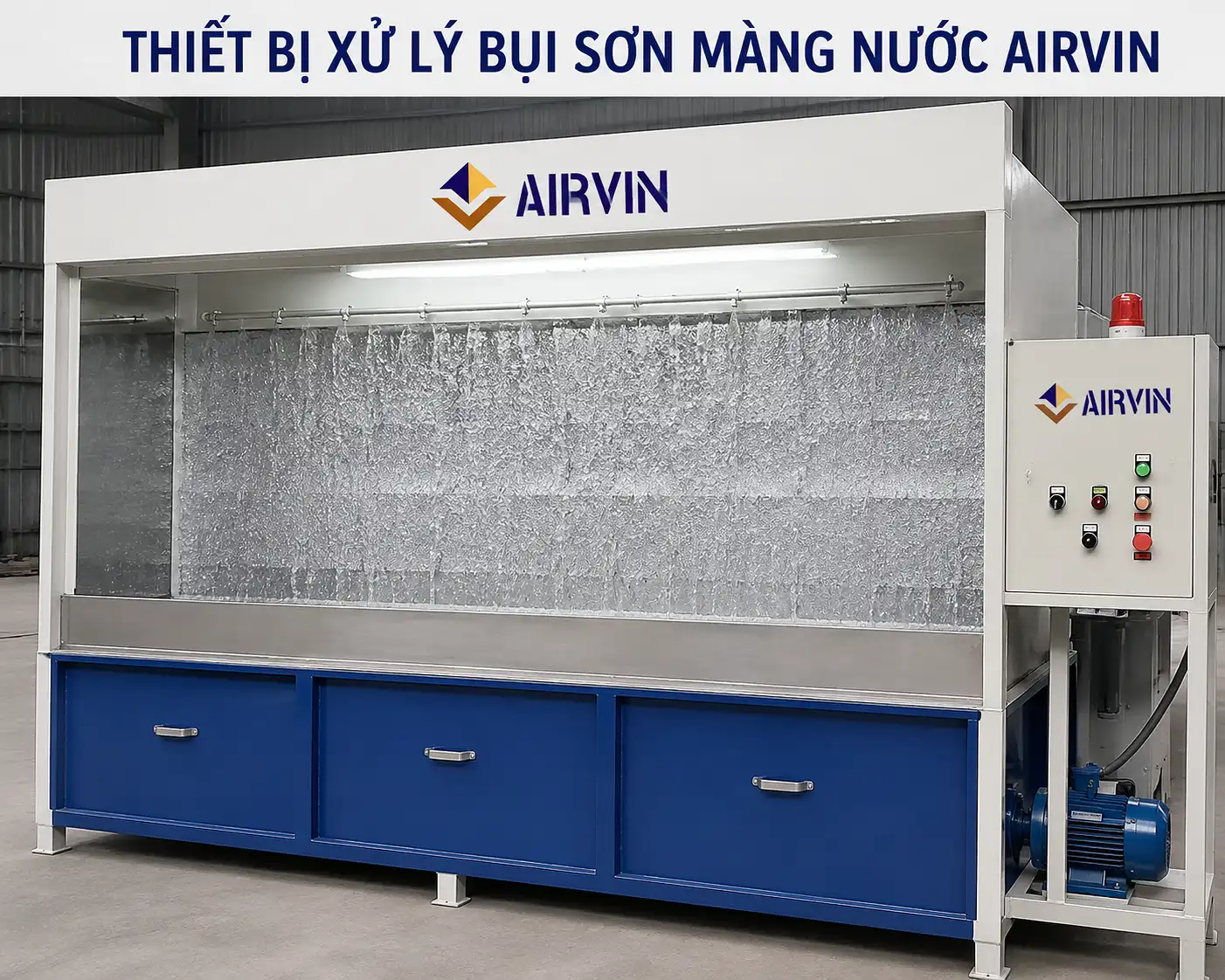

Thiết bị xử lý bụi sơn màng nước

1. Tổng quan về thiết bị xử lý bụi sơn màng nước

Trong quá trình phun sơn công nghiệp, lượng sơn dư không bám lên bề mặt sản phẩm sẽ phát tán vào không khí dưới dạng bụi sơn, hơi sơn và các hạt sơn mịn. Nếu không được thu gom đúng cách, bụi sơn có thể làm ô nhiễm khu vực làm việc, ảnh hưởng đến sức khỏe công nhân, giảm chất lượng bề mặt sản phẩm và gây áp lực cho công tác kiểm soát môi trường.

Thiết bị xử lý bụi sơn màng nước là giải pháp chuyên dụng dùng để thu gom và xử lý bụi sơn phát sinh tại khu vực phun sơn. Thiết bị sử dụng lực hút của quạt kết hợp với màng nước chảy liên tục để giữ lại các hạt sơn dư, giúp không khí trong khu vực làm việc sạch hơn, giảm bụi bay lơ lửng và hạn chế bụi bám ngược lên sản phẩm.

Đây là thiết bị phù hợp cho các xưởng sơn gỗ, xưởng cơ khí, sơn kim loại, sơn nội thất, sơn ô tô – xe máy, sơn thiết bị công nghiệp và các nhà máy có khu vực phun sơn cần xử lý bụi sơn tại nguồn.

2. Thiết bị xử lý bụi sơn màng nước là gì?

Thiết bị xử lý bụi sơn màng nước, còn gọi là buồng sơn màng nước hoặc máy hút bụi sơn dạng nước, là thiết bị xử lý bụi sơn bằng phương pháp ướt.

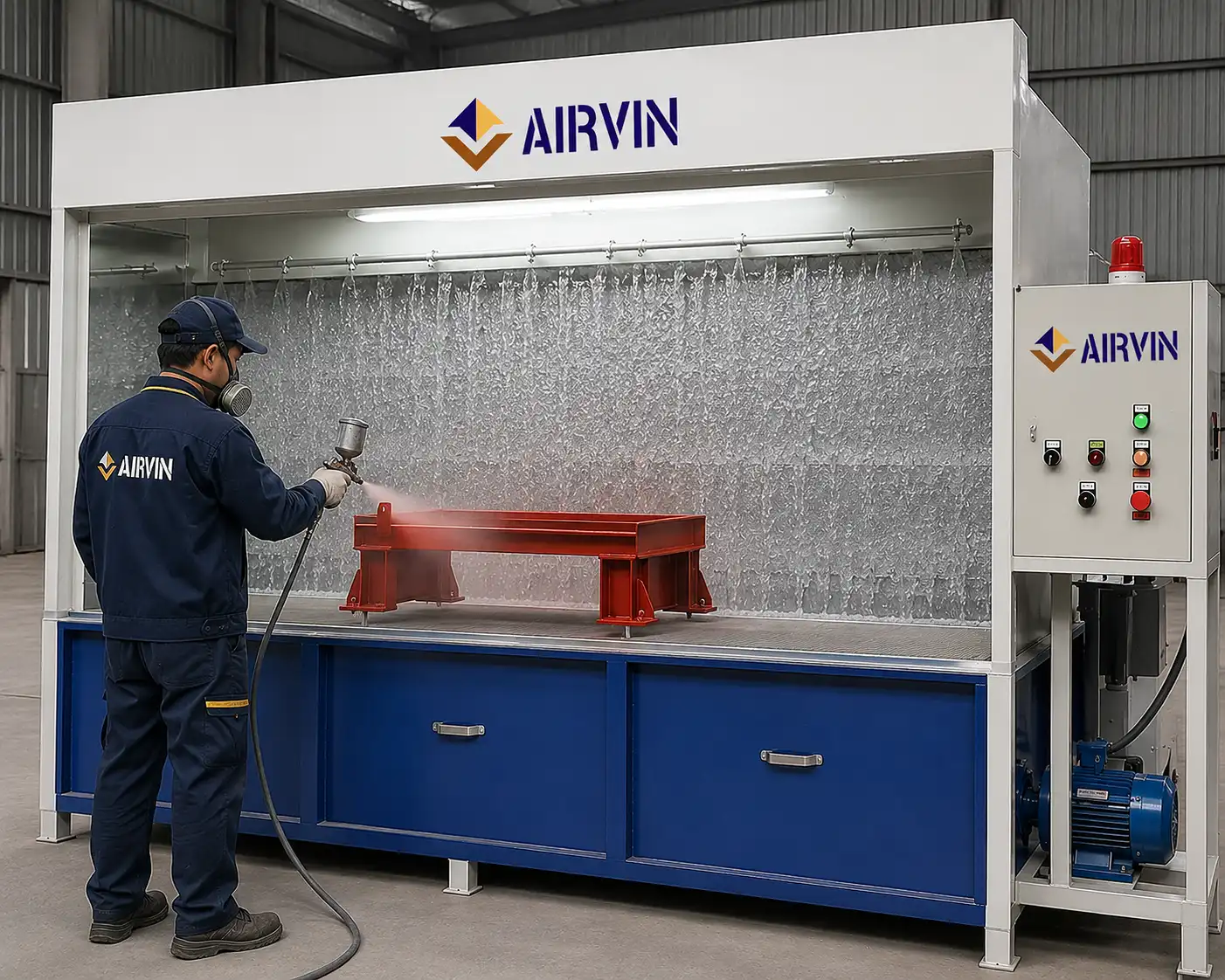

Khi công nhân phun sơn, quạt hút sẽ tạo dòng khí kéo bụi sơn về phía buồng xử lý. Tại đây, bụi sơn tiếp xúc với lớp màng nước chảy liên tục trên bề mặt vách. Các hạt sơn dư bị nước giữ lại, sau đó trôi xuống bể chứa tuần hoàn. Không khí sau khi được tách bụi sẽ tiếp tục đi qua bộ phận tách giọt trước khi được xả ra ngoài hoặc dẫn sang công đoạn xử lý mùi, xử lý hơi dung môi nếu cần.

Nói dễ hiểu, thiết bị này hoạt động như một “bức tường nước” đặt phía sau khu vực phun sơn, giúp kéo bụi sơn về đúng hướng và giữ lại phần sơn dư trước khi chúng phát tán ra nhà xưởng.

3. Vì sao nhà xưởng cần xử lý bụi sơn?

Bụi sơn không chỉ gây bẩn không gian làm việc mà còn ảnh hưởng trực tiếp đến vận hành sản xuất. Một số vấn đề thường gặp tại các xưởng sơn gồm:

• Bụi sơn bay trong xưởng, bám lên nền, tường, máy móc và sản phẩm.
• Bề mặt sơn bị nổi hạt, sần, rôm hoặc không đều màu.
• Công nhân làm việc trong môi trường nặng mùi, khó chịu, dễ mệt mỏi.
• Sơn dư tích tụ lâu ngày gây mất vệ sinh, tăng nguy cơ cháy nổ.
• Nhà máy khó kiểm soát khí thải khi có kiểm tra môi trường.
• Chi phí vệ sinh, bảo trì và xử lý lỗi sản phẩm tăng cao.

Với những xưởng sơn hoạt động thường xuyên, việc đầu tư thiết bị xử lý bụi sơn màng nước không chỉ giúp cải thiện môi trường làm việc mà còn hỗ trợ nâng cao chất lượng sản phẩm và giảm rủi ro vận hành.

4. Cấu tạo của thiết bị xử lý bụi sơn màng nước

Tùy theo quy mô xưởng, lưu lượng khí, chiều rộng khu vực phun sơn và loại sơn sử dụng, thiết bị có thể được thiết kế theo kích thước khác nhau. Về cơ bản, một thiết bị xử lý bụi sơn màng nước thường gồm các bộ phận chính sau:

4.1. Thân buồng xử lý

Thân buồng là kết cấu chính của thiết bị, thường được gia công bằng thép sơn tĩnh điện, inox hoặc vật liệu phù hợp với điều kiện làm việc của nhà xưởng. Thân buồng cần đảm bảo độ chắc chắn, kín khí tương đối và thuận tiện cho việc vệ sinh, bảo trì.

4.2. Tấm tạo màng nước

Đây là bộ phận quan trọng giúp nước chảy đều thành lớp màng liên tục. Màng nước càng đều thì khả năng tiếp xúc và giữ bụi sơn càng tốt. Nếu màng nước bị đứt đoạn, bụi sơn có thể lọt qua và phát tán theo đường ống xả.

4.3. Máng phân phối nước

Máng phân phối nước có nhiệm vụ đưa nước lên phía trên và chia đều xuống bề mặt tấm màng. Thiết kế máng nước cần hợp lý để tránh tình trạng nước chảy lệch, chảy không đều hoặc thiếu nước tại một số vị trí.

4.4. Bể chứa nước tuần hoàn

Bể chứa nằm phía dưới thiết bị, có nhiệm vụ thu gom nước sau khi đã cuốn theo bụi sơn. Nước sau đó được bơm tuần hoàn trở lại để tiếp tục tạo màng nước.

4.5. Bơm tuần hoàn

Bơm tuần hoàn giúp duy trì lưu lượng nước ổn định cho toàn bộ hệ thống. Công suất bơm cần được lựa chọn phù hợp với kích thước buồng, chiều cao đẩy và lượng nước cần cấp cho màng nước.

4.6. Quạt hút

Quạt hút tạo áp âm để kéo bụi sơn từ khu vực phun về phía thiết bị. Đây là bộ phận ảnh hưởng trực tiếp đến hiệu quả thu gom bụi. Nếu quạt quá yếu, bụi sơn sẽ bay ngược ra ngoài. Nếu quạt quá mạnh, dòng khí có thể gây ảnh hưởng đến thao tác phun sơn và làm hao sơn.

4.7. Bộ tách giọt nước

Sau khi dòng khí đi qua màng nước, một phần hơi nước hoặc giọt nước nhỏ có thể bị cuốn theo. Bộ tách giọt giúp giữ lại các giọt nước trước khi khí đi ra ngoài, hạn chế nước theo đường ống xả.

4.8. Tủ điện điều khiển

Tủ điện điều khiển giúp vận hành quạt hút, bơm nước và các thiết bị phụ trợ. Tùy yêu cầu, hệ thống có thể tích hợp thêm biến tần, bảo vệ quá tải, đèn báo trạng thái hoặc các thiết bị điều khiển tự động.

5. Nguyên lý hoạt động của thiết bị xử lý bụi sơn màng nước

Nguyên lý hoạt động của thiết bị có thể hiểu theo quy trình sau:

Khu vực phun sơn → Quạt hút tạo áp âm → Bụi sơn đi vào buồng xử lý → Va chạm với màng nước → Bụi sơn bị giữ lại trong nước → Nước chảy xuống bể tuần hoàn → Khí sau xử lý đi qua bộ tách giọt → Xả ra ngoài hoặc chuyển sang công đoạn xử lý mùi

Cụ thể:

Khi quá trình phun sơn diễn ra, sơn dư và bụi sơn mịn phát sinh xung quanh khu vực thao tác. Quạt hút phía sau buồng xử lý tạo dòng khí có hướng, kéo bụi sơn về phía màng nước. Khi dòng khí mang bụi sơn va chạm với lớp nước đang chảy liên tục, các hạt sơn bị giữ lại và cuốn xuống bể chứa.

Phần nước trong bể sẽ được bơm tuần hoàn lên phía trên để tiếp tục tạo màng nước. Phần cặn sơn, bùn sơn cần được thu gom, vệ sinh định kỳ để đảm bảo thiết bị hoạt động ổn định.

Trong trường hợp khí thải sơn có nhiều mùi dung môi hoặc hợp chất hữu cơ bay hơi, thiết bị màng nước nên được kết hợp thêm tháp hấp phụ than hoạt tính hoặc hệ thống xử lý khí thải phù hợp để tăng hiệu quả xử lý tổng thể.

6. Ưu điểm của thiết bị xử lý bụi sơn màng nước

6.1. Thu gom bụi sơn hiệu quả tại nguồn

Thiết bị giúp kéo bụi sơn về đúng hướng ngay khi phát sinh, hạn chế bụi bay lan trong xưởng. Điều này đặc biệt quan trọng với các khu vực sơn thủ công, sơn gỗ, sơn kim loại hoặc sơn các chi tiết có kích thước lớn.

6.2. Cải thiện môi trường làm việc

Khi bụi sơn được thu gom tốt, không gian làm việc thông thoáng hơn, giảm cảm giác ngột ngạt và khó chịu cho công nhân. Môi trường sản xuất sạch hơn cũng giúp doanh nghiệp nâng cao hình ảnh chuyên nghiệp khi khách hàng hoặc đối tác đến khảo sát nhà máy.

6.3. Nâng cao chất lượng bề mặt sản phẩm

Bụi sơn bay lơ lửng có thể bám ngược lên bề mặt sản phẩm, gây nổi hạt, rôm sơn, sần bề mặt hoặc làm giảm độ mịn của lớp phủ. Thiết bị xử lý bụi sơn màng nước giúp hạn chế tình trạng này, từ đó hỗ trợ cải thiện chất lượng thành phẩm.

6.4. Giảm nguy cơ cháy nổ do bụi sơn

Bụi sơn và hơi dung môi trong khu vực phun sơn có thể tiềm ẩn rủi ro an toàn nếu không được thông gió, thu gom đúng cách. Phương pháp xử lý bằng nước giúp giữ lại sơn dư trong môi trường ướt, góp phần giảm nguy cơ tích tụ bụi sơn khô trong khu vực sản xuất.

6.5. Chi phí vận hành hợp lý

Thiết bị sử dụng nước tuần hoàn, không phải thay lõi lọc thường xuyên như một số hệ thống lọc khô. Doanh nghiệp chủ yếu cần kiểm soát điện năng cho quạt, bơm nước và thực hiện vệ sinh bể chứa định kỳ.

6.6. Dễ thiết kế theo hiện trạng nhà xưởng

Thiết bị có thể được thiết kế theo kích thước khu vực phun sơn, số lượng vị trí sơn, loại sản phẩm, hướng bố trí nhà xưởng và yêu cầu xử lý thực tế. Đây là lợi thế lớn đối với các xưởng có mặt bằng hạn chế hoặc dây chuyền sản xuất đặc thù.

7. Ứng dụng của thiết bị xử lý bụi sơn màng nước

Thiết bị xử lý bụi sơn màng nước được ứng dụng rộng rãi trong nhiều ngành sản xuất, đặc biệt là các ngành có công đoạn phun sơn ướt:

• Xưởng sản xuất đồ gỗ, nội thất, bàn ghế, cửa gỗ.
• Nhà máy sơn kim loại, sơn khung thép, sơn kết cấu cơ khí.
• Xưởng sửa chữa, sơn ô tô, xe máy, thiết bị giao thông.
• Nhà máy sản xuất tủ điện, vỏ máy, thiết bị công nghiệp.
• Xưởng sơn nhôm, inox, nhựa, composite.
• Khu vực phun sơn thủ công trong nhà máy sản xuất.
• Phòng sơn thử nghiệm, phòng sơn mẫu, xưởng gia công nhỏ và vừa.

8. Khi nào nên chọn thiết bị xử lý bụi sơn màng nước?

Doanh nghiệp nên cân nhắc sử dụng thiết bị xử lý bụi sơn màng nước khi gặp các tình trạng sau:

• Bụi sơn bay nhiều trong khu vực phun sơn.
• Công nhân phản ánh môi trường làm việc nặng mùi, nhiều bụi.
• Sản phẩm sau sơn hay bị nổi hạt, bám bụi, bề mặt không mịn.
• Xưởng đang dùng quạt hút đơn giản nhưng hiệu quả thu bụi thấp.
• Cần giải pháp xử lý bụi sơn có chi phí đầu tư và vận hành hợp lý.
• Khu vực sơn phát sinh nhiều sơn dư, cần thu gom bằng phương pháp ướt.
• Nhà máy cần cải thiện điều kiện làm việc và chuẩn bị cho các yêu cầu kiểm tra môi trường.

9. Khi nào cần kết hợp thêm hệ thống xử lý mùi, xử lý khí thải?

Một điểm quan trọng doanh nghiệp cần hiểu rõ: thiết bị xử lý bụi sơn màng nước chủ yếu xử lý bụi sơn và sơn dư, không phải là giải pháp xử lý triệt để toàn bộ mùi dung môi hoặc hơi hữu cơ bay hơi.

Với các khu vực sử dụng sơn dung môi, sơn PU, sơn NC hoặc các loại hóa chất có mùi mạnh, sau buồng màng nước nên xem xét kết hợp thêm:

• Tháp hấp phụ than hoạt tính.
• Tháp hấp thụ khí thải.
• Hệ thống xử lý khí thải kết hợp tháp hấp thụ ướt và than hoạt tính.
• Đường ống thu gom và ống khói xả đạt yêu cầu thiết kế.
• Quạt hút phù hợp với tổng trở lực toàn hệ thống.

Sơ đồ tham khảo:

Khu vực phun sơn → Thiết bị xử lý bụi sơn màng nước → Bộ tách giọt → Quạt hút → Tháp than hoạt tính → Ống khói xả

Cấu hình cụ thể cần được tính toán theo lưu lượng khí, loại sơn, nồng độ mùi, thời gian vận hành và điều kiện mặt bằng thực tế.

10. Những lỗi thường gặp khiến buồng sơn màng nước hoạt động kém hiệu quả

10.1. Lưu lượng quạt hút không phù hợp

Nếu lưu lượng hút quá thấp, bụi sơn không được kéo hết vào buồng xử lý. Nếu lưu lượng quá cao, dòng khí có thể làm ảnh hưởng đến chất lượng phun sơn, gây hao sơn và tăng tiêu thụ điện.

10.2. Màng nước chảy không đều

Màng nước bị đứt đoạn, chảy lệch hoặc không phủ kín bề mặt sẽ làm giảm khả năng bắt bụi. Đây là nguyên nhân phổ biến khiến bụi sơn vẫn thoát ra ngoài dù thiết bị vẫn đang hoạt động.

10.3. Không vệ sinh bể chứa định kỳ

Bùn sơn tích tụ lâu ngày có thể gây tắc bơm, giảm lưu lượng nước, tạo mùi khó chịu và làm giảm hiệu quả vận hành.

10.4. Không có bộ tách giọt phù hợp

Nếu không tách giọt tốt, hơi nước và giọt nước có thể bị cuốn theo đường ống, gây ẩm đường ống, ảnh hưởng đến quạt hoặc thiết bị xử lý phía sau.

10.5. Chỉ xử lý bụi nhưng bỏ qua mùi dung môi

Nhiều xưởng nhầm tưởng buồng màng nước có thể xử lý toàn bộ mùi sơn. Thực tế, nếu khí thải có nhiều hơi dung môi, cần bổ sung công đoạn xử lý khí thải chuyên biệt.

11. Thông số cần cung cấp khi tư vấn thiết kế thiết bị

Để AIRVIN tư vấn đúng giải pháp, doanh nghiệp nên cung cấp các thông tin sau:

• Kích thước khu vực phun sơn.
• Loại sản phẩm cần sơn.
• Loại sơn sử dụng: sơn nước, sơn dung môi, sơn PU, sơn NC hoặc loại khác.
• Số lượng công nhân hoặc súng phun hoạt động cùng lúc.
• Thời gian vận hành mỗi ngày.
• Mức độ bụi sơn và mùi phát sinh.
• Mặt bằng lắp đặt thiết bị.
• Yêu cầu xả khí ra ngoài hoặc kết nối với hệ thống xử lý khí thải hiện có.
• Có cần xử lý thêm mùi, VOC hay không.

Từ các thông tin này, AIRVIN sẽ tính toán kích thước buồng, lưu lượng quạt, công suất bơm, vật liệu chế tạo, hướng gió, đường ống và cấu hình xử lý phù hợp.

12. Vì sao nên chọn thiết bị xử lý bụi sơn màng nước AIRVIN?

AIRVIN cung cấp giải pháp thiết bị xử lý bụi sơn màng nước theo hướng khảo sát thực tế – tư vấn đúng nhu cầu – thiết kế phù hợp hiện trạng – hỗ trợ vận hành lâu dài.

Lợi thế khi lựa chọn AIRVIN:

• Tư vấn giải pháp theo đúng đặc điểm xưởng sơn.
• Thiết kế kích thước theo mặt bằng thực tế.
• Tính toán lưu lượng hút phù hợp, tránh hút yếu hoặc hút quá mức.
• Gia công chắc chắn, dễ vận hành, dễ vệ sinh.
• Có thể kết hợp thêm hệ thống xử lý mùi, tháp than hoạt tính, đường ống và quạt hút.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt, vận hành và bảo trì.
• Phù hợp cho xưởng nhỏ, xưởng vừa và nhà máy sản xuất công nghiệp.

AIRVIN không chỉ cung cấp thiết bị đơn lẻ mà còn hướng tới giải pháp xử lý tổng thể, giúp doanh nghiệp kiểm soát bụi sơn hiệu quả hơn, cải thiện môi trường làm việc và giảm rủi ro trong quá trình sản xuất.

13. Câu hỏi thường gặp về thiết bị xử lý bụi sơn màng nước

Thiết bị xử lý bụi sơn màng nước có xử lý được mùi sơn không?

Thiết bị có thể hỗ trợ giảm một phần mùi do thu gom dòng khí và giữ lại sơn dư. Tuy nhiên, nếu mùi phát sinh từ dung môi hoặc hợp chất hữu cơ bay hơi, doanh nghiệp nên kết hợp thêm tháp than hoạt tính hoặc hệ thống xử lý khí thải phù hợp.

Bao lâu cần vệ sinh bể nước một lần?

Tần suất vệ sinh phụ thuộc vào lượng sơn sử dụng, thời gian vận hành và mức độ cặn sơn phát sinh. Với xưởng hoạt động thường xuyên, nên kiểm tra bể nước định kỳ để tránh bùn sơn tích tụ gây tắc bơm hoặc giảm hiệu quả xử lý.

Thiết bị có thiết kế theo kích thước riêng được không?

Có. AIRVIN có thể thiết kế thiết bị theo kích thước khu vực phun sơn, loại sản phẩm, số lượng vị trí phun và mặt bằng thực tế của nhà xưởng.

Thiết bị có phù hợp với xưởng gỗ không?

Có. Thiết bị xử lý bụi sơn màng nước phù hợp với xưởng gỗ, xưởng nội thất, khu vực sơn PU, sơn NC và các công đoạn phun sơn hoàn thiện bề mặt.

Có cần lắp thêm quạt hút không?

Có. Quạt hút là bộ phận quan trọng để tạo dòng khí kéo bụi sơn về phía màng nước. Quạt cần được lựa chọn đúng lưu lượng và áp suất để đảm bảo hiệu quả thu gom.

14. Kết luận

Thiết bị xử lý bụi sơn màng nước là giải pháp hiệu quả cho các nhà xưởng có công đoạn phun sơn, giúp thu gom bụi sơn tại nguồn, cải thiện môi trường làm việc, giảm bụi bám sản phẩm và hỗ trợ doanh nghiệp kiểm soát khí thải tốt hơn.

Tuy nhiên, để thiết bị vận hành hiệu quả, doanh nghiệp cần lựa chọn đúng kích thước buồng, lưu lượng quạt, hệ thống nước tuần hoàn và phương án xử lý khí sau buồng sơn. Với những xưởng có phát sinh mùi dung môi, cần xem xét kết hợp thêm hệ thống xử lý mùi hoặc tháp than hoạt tính.

AIRVIN sẵn sàng khảo sát, tư vấn và thiết kế thiết bị xử lý bụi sơn màng nước phù hợp với từng hiện trạng nhà xưởng.
