Hệ Thống Hút Lọc Bụi Gỗ Công Nghiệp – Giải Pháp Hút Bụi Trung Tâm Cho Xưởng Gỗ

Trong các nhà máy sản xuất đồ gỗ, cửa gỗ công nghiệp, nội thất, ván ép, ván MDF, ván HDF hoặc xưởng gia công CNC, bụi gỗ là một trong những vấn đề ảnh hưởng trực tiếp đến môi trường làm việc, chất lượng sản phẩm và tuổi thọ máy móc.

Bụi phát sinh từ các công đoạn cưa, cắt, bào, phay, chà nhám, khoan, dán cạnh và gia công CNC. Nếu không được thu gom đúng cách, bụi gỗ dễ phát tán trong nhà xưởng, bám lên máy móc, tủ điện, bề mặt sản phẩm và gây ảnh hưởng đến sức khỏe công nhân vận hành.

Hệ thống hút lọc bụi gỗ là giải pháp được sử dụng để thu gom bụi tại nguồn, vận chuyển bụi qua đường ống, tách bụi thô bằng cyclone, lọc bụi mịn bằng túi vải và trả lại dòng khí sạch hơn ra môi trường. Trong các dự án thực tế, Airvin đã áp dụng cấu hình hệ thống hút bụi trung tâm kết hợp cyclone và buồng lọc túi vải cho các dây chuyền sản xuất cửa gỗ công nghiệp, trong đó nguồn bụi phát sinh từ máy CNC, máy cưa, máy bào và máy dán cạnh.

Hệ thống hút lọc bụi gỗ là gì?

Hệ thống hút lọc bụi gỗ là tổ hợp thiết bị dùng để thu gom bụi, mùn cưa, phoi bào và bụi mịn phát sinh trong quá trình chế biến gỗ. Hệ thống thường gồm chụp hút tại máy, đường ống dẫn bụi, van gió, cyclone tách bụi, buồng lọc túi vải, quạt hút ly tâm, thùng chứa bụi, tủ điện điều khiển và ống xả khí sau lọc.

Khác với máy hút bụi nhỏ lẻ, hệ thống hút bụi gỗ trung tâm được thiết kế để phục vụ nhiều máy cùng lúc. Bụi được thu gom tại từng điểm phát sinh, sau đó dẫn về thiết bị xử lý trung tâm. Cấu hình này phù hợp với các xưởng gỗ có nhiều máy vận hành song song, cần kiểm soát bụi đồng bộ và ổn định.

Một hệ thống hút lọc bụi gỗ hiệu quả không chỉ phụ thuộc vào cyclone hay túi lọc, mà phụ thuộc vào toàn bộ chuỗi: điểm hút, chụp hút, đường ống, vận tốc gió, tổn thất áp, quạt hút, thiết bị lọc và phương án thu hồi bụi. Nếu một mắt xích trong chuỗi này thiết kế sai, toàn bộ hệ thống có thể hút yếu, bụi vẫn bay trong xưởng hoặc túi lọc nhanh bị nghẹt.

Vì sao xưởng gỗ cần lắp hệ thống hút lọc bụi?

Trong thực tế sản xuất, bụi gỗ không chỉ gây mất vệ sinh nhà xưởng mà còn kéo theo nhiều rủi ro vận hành. Bụi bám lên máy CNC, máy cưa, máy dán cạnh và các tủ điện có thể làm tăng nguy cơ hỏng thiết bị. Bụi bám lên bề mặt bán thành phẩm cũng làm ảnh hưởng đến chất lượng sơn phủ, dán cạnh và hoàn thiện sản phẩm.

Bụi gỗ cũng ảnh hưởng trực tiếp đến người lao động. Khi công nhân làm việc lâu trong môi trường nhiều bụi mịn, hệ hô hấp dễ bị kích ứng, năng suất giảm và điều kiện làm việc không đảm bảo. Một số nguồn tham khảo trong ngành cũng nhấn mạnh hệ thống hút bụi giúp hạn chế bụi tiếp xúc với con người, máy móc và cải thiện độ sạch của không gian xưởng.

Ngoài ra, bụi gỗ và mùn cưa khi tích tụ lâu ngày còn làm tăng nguy cơ cháy nổ, đặc biệt tại các khu vực có tia lửa, động cơ điện, ma sát cơ khí hoặc hệ thống điện không được vệ sinh thường xuyên. Vì vậy, hút bụi gỗ không nên xem là hạng mục phụ, mà là một phần quan trọng trong hệ thống an toàn và vận hành của nhà máy.

Các nguồn phát sinh bụi trong xưởng gỗ

Bụi gỗ phát sinh ở nhiều công đoạn khác nhau. Mỗi loại máy tạo ra loại bụi có kích thước và đặc tính khác nhau, do đó không thể thiết kế hệ thống hút bụi theo một công thức chung cho mọi nhà xưởng.

Máy CNC gỗ thường phát sinh bụi mịn, bụi tấm và phoi nhỏ với mật độ cao tại đầu cắt. Nếu chụp hút không sát điểm phát sinh hoặc lưu lượng hút không đủ, bụi dễ bay ra xung quanh bàn máy.

Máy cưa bàn, máy cưa panel và máy cưa rong thường phát sinh mùn cưa, bụi thô và bụi bay theo hướng cắt. Nhóm bụi này cần vận tốc hút đủ lớn để cuốn đi trong đường ống, tránh lắng đọng tại các đoạn ống ngang hoặc co gấp.

Máy bào, máy phay và máy chà nhám tạo ra hỗn hợp phoi, bụi thô và bụi mịn. Đặc biệt, công đoạn chà nhám thường sinh bụi mịn nhiều hơn, dễ lơ lửng trong không khí và khó thu gom nếu chỉ dùng miệng hút đơn giản.

Máy dán cạnh phát sinh bụi từ công đoạn phay cạnh, cắt mép và hoàn thiện cạnh. Nếu không hút tốt, bụi dễ bám vào cụm máy, ảnh hưởng đến độ sạch mép dán và chất lượng bề mặt sản phẩm.

Đặc điểm của bụi gỗ cần lưu ý khi thiết kế

Bụi gỗ không đồng nhất. Trong cùng một xưởng có thể tồn tại đồng thời mùn cưa, phoi bào, bụi cắt, bụi chà nhám, bụi MDF, bụi HDF và bụi từ vật liệu phủ bề mặt.

Bụi thô và mùn cưa có khối lượng lớn hơn, dễ thu hồi bằng cyclone. Tuy nhiên nếu vận tốc trong đường ống thấp, chúng dễ lắng lại, gây nghẹt ống và làm giảm lưu lượng hút ở các nhánh xa.

Bụi mịn từ công đoạn chà nhám, MDF hoặc CNC có khả năng bay lâu trong không khí. Loại bụi này khó xử lý triệt để bằng cyclone đơn lẻ, do đó thường cần kết hợp buồng lọc túi vải hoặc bộ lọc phù hợp để giữ lại phần bụi nhỏ còn lại.

Bụi gỗ cũng có khả năng cháy. Vì vậy thiết kế hệ thống cần chú ý đến tốc độ hút, vị trí đặt quạt, thiết bị thu bụi, thùng chứa, tiếp địa chống tĩnh điện, cửa vệ sinh và quy trình xả bụi định kỳ.

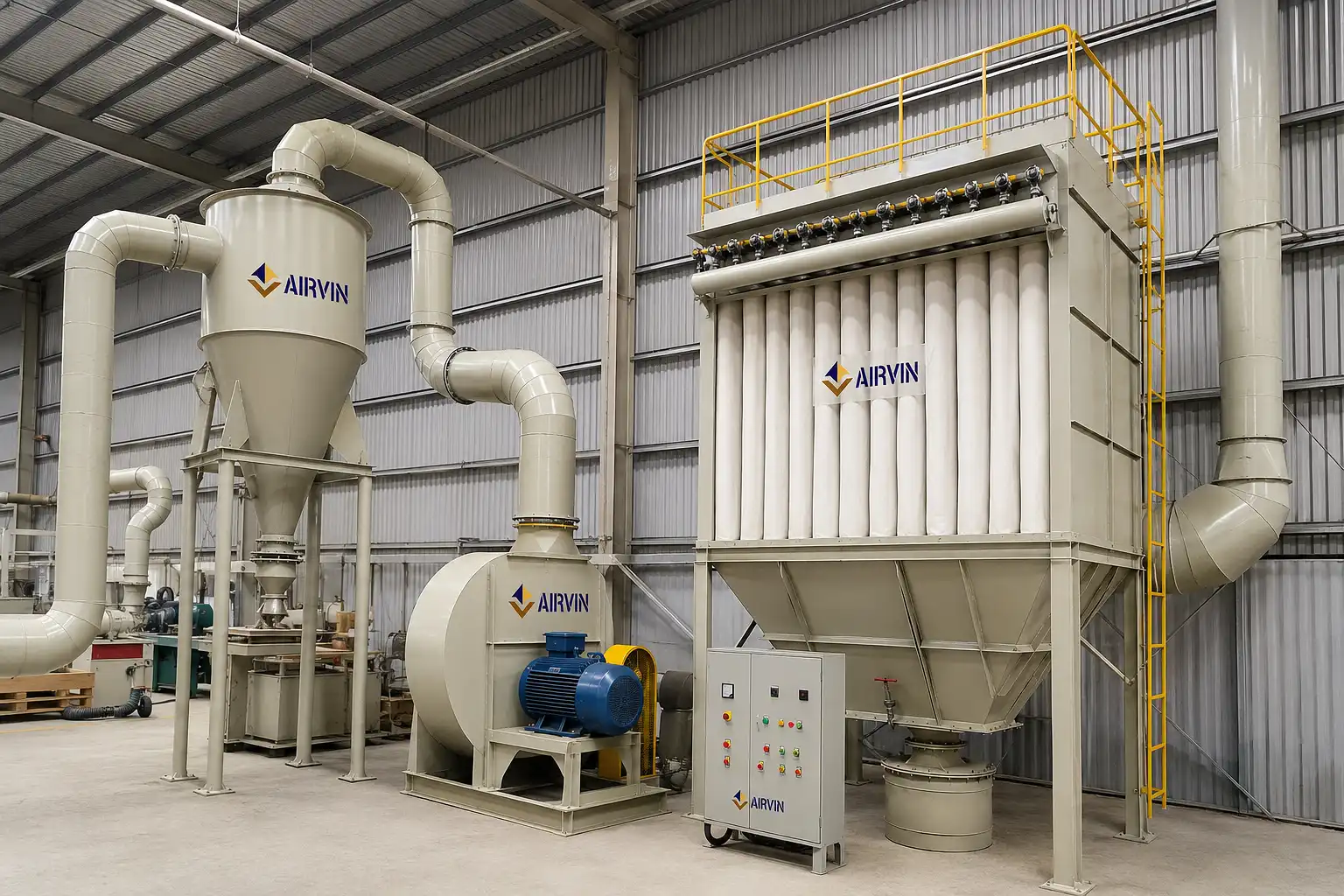

Cấu tạo hệ thống hút lọc bụi gỗ

Một hệ thống hút lọc bụi gỗ trung tâm thường gồm các hạng mục chính sau.

1. Chụp hút tại nguồn

Chụp hút là điểm đầu tiên tiếp xúc với bụi. Đây là hạng mục rất quan trọng nhưng thường bị xem nhẹ. Nếu chụp hút đặt quá xa điểm phát sinh, miệng hút quá nhỏ hoặc hướng hút ngược với hướng bắn bụi, bụi sẽ phát tán ra ngoài trước khi được hút vào ống.

Với máy CNC, chụp hút cần bám sát đầu cắt hoặc khu vực sinh bụi. Với máy cưa, cần bố trí miệng hút theo hướng phát tán của mùn cưa. Với máy chà nhám, cần ưu tiên thu bụi tại bề mặt tiếp xúc và khu vực bụi mịn bay ra.

2. Hệ thống đường ống dẫn bụi

Đường ống là phần xương sống của hệ thống. Nhiều hệ thống hút bụi gỗ vận hành kém không phải do thiết bị lọc yếu, mà do đường ống chia nhánh sai, đường kính ống không phù hợp, quá nhiều co gấp hoặc vận tốc khí không đủ để cuốn bụi đi.

Đường ống cần được tính theo số lượng máy, lưu lượng từng điểm hút, chiều dài tuyến ống, số lượng co, tê, chạc, van gió và tổng tổn thất áp.

3. Van gió điều chỉnh

Van gió giúp cân bằng lưu lượng giữa các nhánh hút. Với hệ thống có nhiều máy, không phải máy nào cũng vận hành đồng thời. Nếu không có van điều chỉnh, các nhánh gần quạt có thể hút quá mạnh, trong khi nhánh xa bị yếu.

Van gió cũng giúp nhà máy linh hoạt khi thay đổi bố trí máy, mở rộng thêm điểm hút hoặc tạm ngừng một khu vực sản xuất.

4. Cyclone tách bụi thô

Cyclone là thiết bị tách bụi sơ cấp. Dòng khí mang bụi đi vào cyclone theo phương tiếp tuyến, tạo chuyển động xoáy. Nhờ lực ly tâm, các hạt bụi thô, mùn cưa và phoi lớn bị văng ra thành thiết bị, mất động năng và rơi xuống phễu thu.

Cyclone phù hợp để giảm tải bụi đầu vào cho buồng lọc túi vải. Tuy nhiên, cyclone không nên được xem là thiết bị lọc cuối cùng nếu nguồn bụi có nhiều bụi mịn. Các nguồn tham khảo kỹ thuật phổ biến cũng mô tả cyclone chủ yếu tách bụi bằng chuyển động xoáy và thu bụi ở phễu phía dưới.

5. Buồng lọc túi vải

Sau cyclone, phần bụi mịn còn lại tiếp tục đi vào buồng lọc túi vải. Bụi được giữ lại trên bề mặt túi lọc, còn khí sạch đi qua lớp vải lọc và thoát ra ngoài.

Buồng lọc túi vải thường có cơ cấu rũ bụi bằng khí nén hoặc rung giũ để làm sạch bề mặt túi sau một thời gian vận hành. Khi bụi bám quá nhiều trên túi, trở lực hệ thống tăng, quạt phải làm việc nặng hơn và lưu lượng hút giảm. Vì vậy, hệ thống rũ bụi và kế hoạch vệ sinh túi lọc rất quan trọng. Nguyên lý lọc bụi bằng túi vải thường gồm các bước: khí bụi đi vào buồng lọc, bụi lớn rơi xuống phễu, bụi nhỏ bám trên túi, khí sạch đi qua túi và túi được rũ bụi định kỳ.

6. Quạt hút ly tâm

Quạt hút tạo áp suất âm để kéo bụi từ các điểm phát sinh về hệ thống xử lý. Với bụi gỗ, quạt thường dùng là quạt ly tâm công nghiệp, được chọn theo lưu lượng và cột áp thực tế.

Sai lầm phổ biến là chọn quạt theo công suất động cơ mà không tính tổng trở lực hệ thống. Một quạt 30 kW chưa chắc hút tốt nếu cột áp không phù hợp với đường ống, cyclone, túi vải và số điểm hút. Ngược lại, quạt quá lớn cũng có thể gây tốn điện, ồn, rung và làm mất cân bằng hệ thống.

7. Thùng chứa bụi hoặc silo thu hồi

Bụi sau khi tách được gom về thùng chứa, bao chứa hoặc silo. Với nhà máy có lượng mùn cưa lớn, cần tính dung tích chứa phù hợp để tránh phải xả bụi liên tục. Nếu bụi không được xả định kỳ, phễu cyclone hoặc phễu buồng lọc có thể bị đầy, làm giảm hiệu quả tách bụi và gây rối dòng khí.

8. Tủ điện điều khiển

Tủ điện điều khiển giúp khởi động, bảo vệ và giám sát hệ thống. Với hệ thống trung tâm, nên sử dụng biến tần để điều chỉnh tốc độ quạt theo số lượng máy vận hành thực tế. Điều này giúp tiết kiệm điện, giảm ồn và tăng độ bền cho quạt.

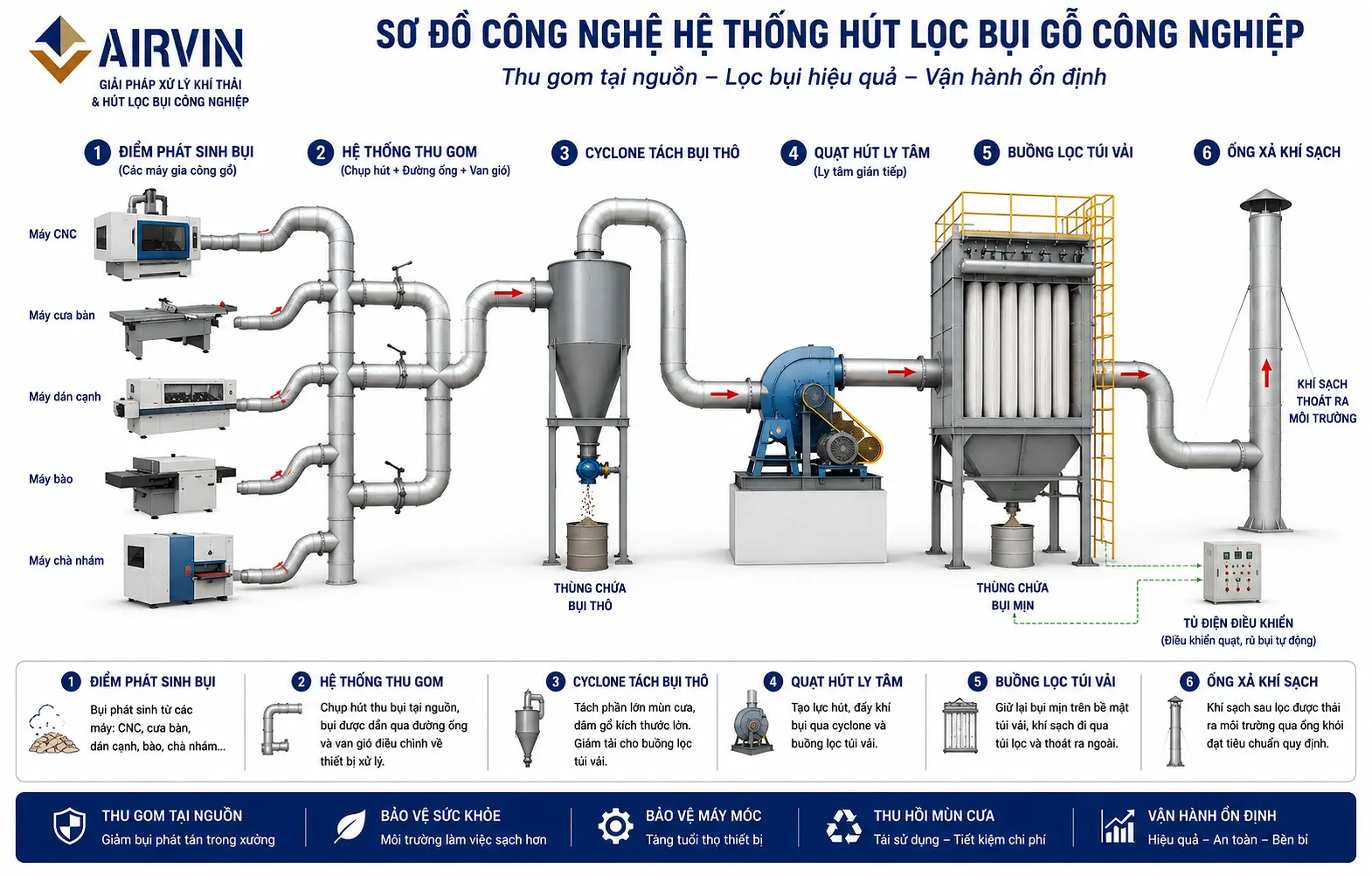

Nguyên lý hoạt động của hệ thống hút lọc bụi gỗ

Quy trình hoạt động cơ bản như sau:

Điểm phát sinh bụi tại máy → Chụp hút → Đường ống thu gom → Cyclone tách bụi thô → Buồng lọc túi vải → Quạt hút ly tâm → Ống xả khí sạch.

Khi hệ thống hoạt động, quạt ly tâm tạo lực hút trong đường ống. Bụi tại các máy gia công được hút qua chụp hút, đi vào tuyến ống chính và được dẫn về cyclone. Tại cyclone, mùn cưa và bụi thô được tách ra, rơi xuống phễu chứa. Phần bụi mịn còn lại tiếp tục đi vào buồng lọc túi vải. Tại đây, bụi bị giữ lại trên bề mặt túi lọc, còn dòng khí sạch hơn được đưa ra ngoài.

Nguyên lý này cũng tương đồng với các mô tả phổ biến trong ngành: bụi được hút qua chụp hút, di chuyển theo đường ống nhờ quạt ly tâm, vào cyclone để tách bụi thô, sau đó bụi tinh tiếp tục được lọc qua túi vải trước khi khí sạch thoát ra ngoài.

Nên dùng cyclone, túi vải hay kết hợp cả hai?

Với xưởng gỗ nhỏ, lượng bụi không quá lớn và chủ yếu là mùn cưa thô, cyclone có thể là lựa chọn tiết kiệm để thu gom sơ bộ. Tuy nhiên, nếu yêu cầu khí sau lọc sạch hơn hoặc có nhiều bụi mịn, cyclone đơn lẻ thường không đủ.

Với xưởng có máy chà nhám, máy CNC, gia công MDF, HDF hoặc nhiều máy chạy liên tục, nên dùng hệ thống kết hợp cyclone và buồng lọc túi vải. Cyclone tách bụi thô trước, giảm tải cho túi lọc. Túi vải xử lý phần bụi mịn còn lại, giúp khí sau lọc sạch hơn và hệ thống vận hành ổn định hơn.

Các sai lầm thường gặp khi lắp hệ thống hút bụi gỗ

Sai lầm đầu tiên là chỉ mua quạt lớn mà không tính đường ống. Quạt mạnh nhưng đường ống sai, quá nhỏ hoặc quá nhiều co thì hệ thống vẫn hút yếu.

Sai lầm thứ hai là không tính lưu lượng từng máy. Mỗi máy cần một lưu lượng hút khác nhau. Nếu lấy trung bình chung cho toàn xưởng, điểm cần hút mạnh có thể bị thiếu, còn điểm ít bụi lại bị hút thừa.

Sai lầm thứ ba là bỏ qua vận tốc trong đường ống. Với bụi gỗ, nếu vận tốc quá thấp, bụi dễ lắng lại. Nếu vận tốc quá cao, tổn thất áp tăng, quạt tốn điện và gây ồn.

Sai lầm thứ tư là dùng cyclone đơn lẻ cho bụi mịn. Cyclone hiệu quả với mùn cưa và bụi thô, nhưng không phải giải pháp tối ưu cho bụi chà nhám hoặc bụi MDF mịn.

Sai lầm thứ năm là không bố trí cửa vệ sinh và điểm xả bụi. Hệ hút bụi gỗ luôn cần bảo trì định kỳ, nên thiết kế phải thuận tiện cho công nhân vệ sinh đường ống, phễu chứa, túi lọc và thùng bụi.

Sai lầm thứ sáu là không tính khả năng mở rộng. Nhiều xưởng gỗ sau một thời gian sẽ bổ sung máy CNC, máy dán cạnh hoặc máy chà nhám. Nếu hệ thống ban đầu không có dự phòng, việc mở rộng sau này sẽ rất khó và tốn kém.

Khi nào xưởng gỗ nên cải tạo hệ thống hút bụi?

Doanh nghiệp nên kiểm tra và cải tạo hệ thống nếu xuất hiện các dấu hiệu sau:

Bụi vẫn bay trong xưởng dù hệ thống đang chạy.

Máy cuối tuyến ống hút yếu hơn máy gần quạt.

Đường ống thường xuyên bị nghẹt bụi.

Túi lọc nhanh bám bụi, phải vệ sinh liên tục.

Quạt rung, ồn, nóng hoặc tiêu thụ điện cao.

Bụi bám nhiều trên máy CNC, tủ điện và sản phẩm.

Nhà xưởng mở rộng thêm máy nhưng hệ thống cũ không đáp ứng.

Khi cải tạo, không nên chỉ thay quạt hoặc thay túi lọc ngay lập tức. Cần khảo sát lại toàn bộ hệ thống: điểm hút, đường ống, lưu lượng, cột áp, thiết bị lọc, tình trạng túi vải và chế độ vận hành.

Quy trình Airvin tư vấn và thi công hệ thống hút lọc bụi gỗ

Airvin tiếp cận hệ thống hút bụi gỗ theo hướng giải pháp tổng thể, không bán thiết bị rời rạc. Quy trình triển khai thường gồm khảo sát hiện trạng, đánh giá nguồn phát sinh, tính toán lưu lượng, thiết kế tuyến ống, lựa chọn thiết bị, thi công lắp đặt, chạy thử và bàn giao vận hành.

Ở bước khảo sát, kỹ sư Airvin kiểm tra số lượng máy, vị trí đặt máy, loại bụi phát sinh, mặt bằng xưởng, vị trí đặt thiết bị lọc, tuyến đường ống và nhu cầu mở rộng trong tương lai.

Ở bước thiết kế, Airvin tính lưu lượng từng điểm hút, cân bằng lưu lượng các nhánh, lựa chọn đường kính ống, tính tổn thất áp và chọn quạt phù hợp. Sau đó, phương án cyclone, buồng lọc túi vải, tủ điện và thùng chứa bụi được đề xuất theo điều kiện thực tế của nhà máy.

Ở bước thi công, hệ thống được lắp đặt theo bản vẽ, kiểm tra kín khí, cân chỉnh van gió, chạy thử quạt, kiểm tra lực hút tại từng điểm và hướng dẫn vận hành.

Lợi ích khi đầu tư hệ thống hút lọc bụi gỗ đúng kỹ thuật

Một hệ thống hút lọc bụi gỗ được thiết kế đúng giúp thu gom bụi tại nguồn, giảm bụi bay trong nhà xưởng, hạn chế bụi bám lên máy móc, giảm thời gian vệ sinh, cải thiện điều kiện làm việc cho công nhân và tăng tính ổn định của dây chuyền sản xuất.

Với các nhà máy sản xuất cửa, nội thất hoặc gỗ công nghiệp, hệ thống hút bụi tốt còn giúp bảo vệ chất lượng bề mặt sản phẩm, đặc biệt trước các công đoạn dán cạnh, sơn phủ hoặc hoàn thiện. Đây là lợi ích rất thực tế, vì bụi không chỉ là vấn đề môi trường mà còn liên quan trực tiếp đến chất lượng sản xuất.

Airvin nhận khảo sát, thiết kế và thi công hệ thống hút lọc bụi gỗ

Công Ty Cổ Phần Công Nghệ Môi Trường Airvin chuyên tư vấn, thiết kế, chế tạo và thi công hệ thống hút lọc bụi công nghiệp cho nhà máy sản xuất gỗ, cửa gỗ, nội thất, MDF, HDF, ván ép và các ngành phát sinh bụi công nghiệp.

Airvin tập trung vào việc hiểu đúng hiện trạng nhà xưởng, tính đúng lưu lượng hút, chọn đúng quạt, thiết kế đúng đường ống và đề xuất công nghệ phù hợp với từng nguồn bụi. Mục tiêu không chỉ là lắp một thiết bị hút bụi, mà là xây dựng hệ thống vận hành ổn định, dễ bảo trì và phù hợp với năng lực sản xuất thực tế của doanh nghiệp.

Nếu nhà máy của bạn đang gặp vấn đề về bụi gỗ, bụi CNC, bụi máy cưa, bụi máy bào, bụi dán cạnh, bụi chà nhám hoặc cần cải tạo hệ thống hút bụi trung tâm, hãy liên hệ Airvin để được khảo sát và tư vấn phương án phù hợp.
